Syzkaller

Syzkaller is an unsupervised coverage-guided kernel fuzzer.

https://github.com/google/syzkaller

Syzkaller的使用方法

这里提供docker image：

docker pull 6eanut/syzkaller:done
# 启动qemu
./start_qemu.sh
# 进入/root/syzkaller目录下，开始fuzz
./bin/syz-manager -config=fuzz.cfg

Go环境搭建

Syzkaller大部分由Go语言编写，其次是C和C++，故而需要准备好这些工具。

sudo apt update
sudo apt install make gcc g++ wget vim flex bison libncurses-dev libelf-dev libssl-dev git bc qemu-system-x86

wget https://dl.google.com/go/go1.22.1.linux-amd64.tar.gz
tar -xf go1.22.1.linux-amd64.tar.gz
export GOROOT=`pwd`/go
# 编译syzkaller需要设置GOPATH
export GOPATH=`pwd`/go
export PATH=$GOROOT/bin:$PATH
# 若不设置GOPROXY，编译syzkaller时会出现连接Go模块代理服务器超时的问题
export GOPROXY=https://goproxy.cn,direct

通过 go version、gcc --version、g++ --version来验证结果。

Syzkaller的编译

git clone https://gitee.com/peeanut/syzkaller.git
cd syzkaller
make

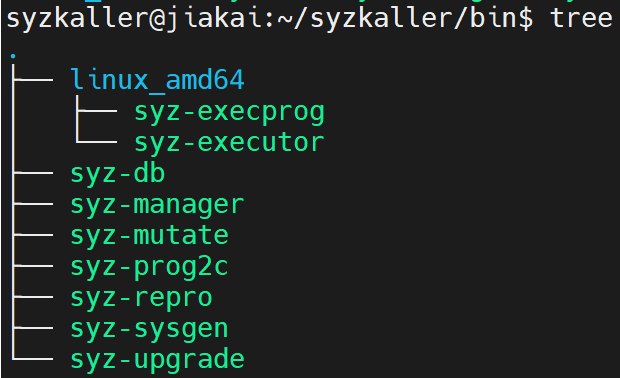

make完成后，会在bin目录下看到结果。

1738913883034

Linux内核的编译

git clone --branch v6.2 git://git.kernel.org/pub/scm/linux/kernel/git/torvalds/linux.git
cd linux
make defconfig
make kvm_guest.config
# 修改.config中的值，一定要删除相应的注释之后再修改
# CONFIG_KCOV=y
# CONFIG_DEBUG_INFO_DWARF4=y
# CONFIG_KASAN=y
# CONFIG_KASAN_INLINE=y
# CONFIG_CONFIGFS_FS=y
# CONFIG_SECURITYFS=y
make olddefconfig
make -j

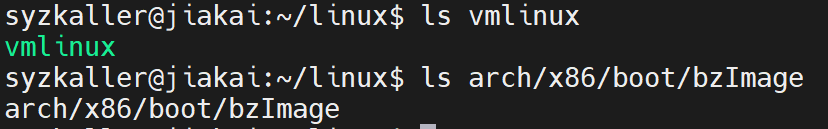

编译成功后，可以得到vmlinux和bzImage。

1738914081818

Image的创建

sudo apt install debootstrap
mkdir images
cd images
wget https://raw.githubusercontent.com/google/syzkaller/master/tools/create-image.sh -O create-image.sh
chmod +x create-image.sh
./create-image.sh

执行成功后，可以看到bullseye.img文件。

1738914222137

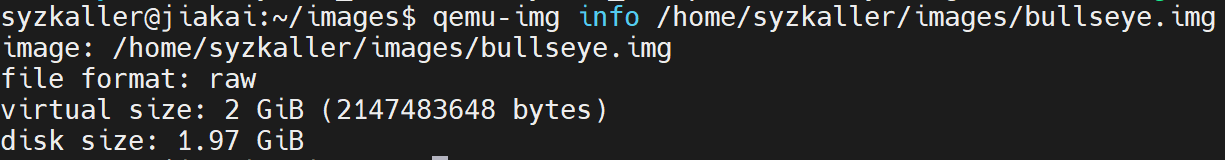

查看image信息：qemu-img info bullseye.img

1740708768893

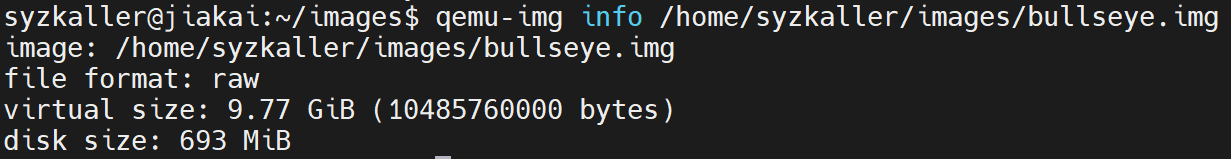

image扩容：修改create-image.sh中SEEK的值

1740710460292

Qemu启动

# 其中kernel、drive参数的路径需要自行设置
# 因为不支持kvm，所以就没有加上-enable-kvm选项
qemu-system-x86_64 \
        -m 2G \
        -smp 2 \
        -kernel /home/syzkaller/linux/arch/x86/boot/bzImage \
        -append "console=ttyS0 root=/dev/sda earlyprintk=serial net.ifnames=0" \
        -drive file=/home/syzkaller/images/bullseye.img,format=raw \
        -net user,host=10.0.2.10,hostfwd=tcp:127.0.0.1:10021-:22 \
        -net nic,model=e1000 \
        -nographic \
        -pidfile vm.pid \
        2>&1 | tee vm.log

# 杀掉Qemu的方法
kill $(cat vm.pid)

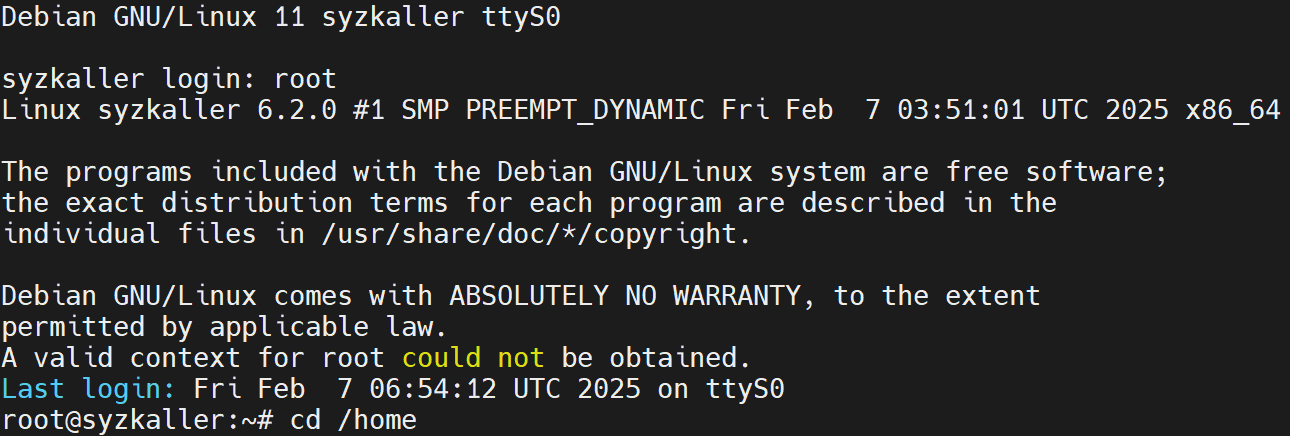

启动过程中应该没有error才视为成功，因为有可能在启动过程中出现error，但是可以进入Qemu，这种情况在后面会出现问题。

1738914561807

SSH连接Qemu

在Qemu中，修改/etc/ssh/sshd_config中的 PubkeyAuthentication、PasswordAuthentication、AllowTcpForwarding为 yes，然后 sudo systemctl restart sshd，重启ssh服务。

# 在本地生成公私钥对文件
ssh-keygen -t rsa
# 然后，将公钥文件拷贝到Qemu的/root/.ssh/目录下，并重命名为authorized_keys

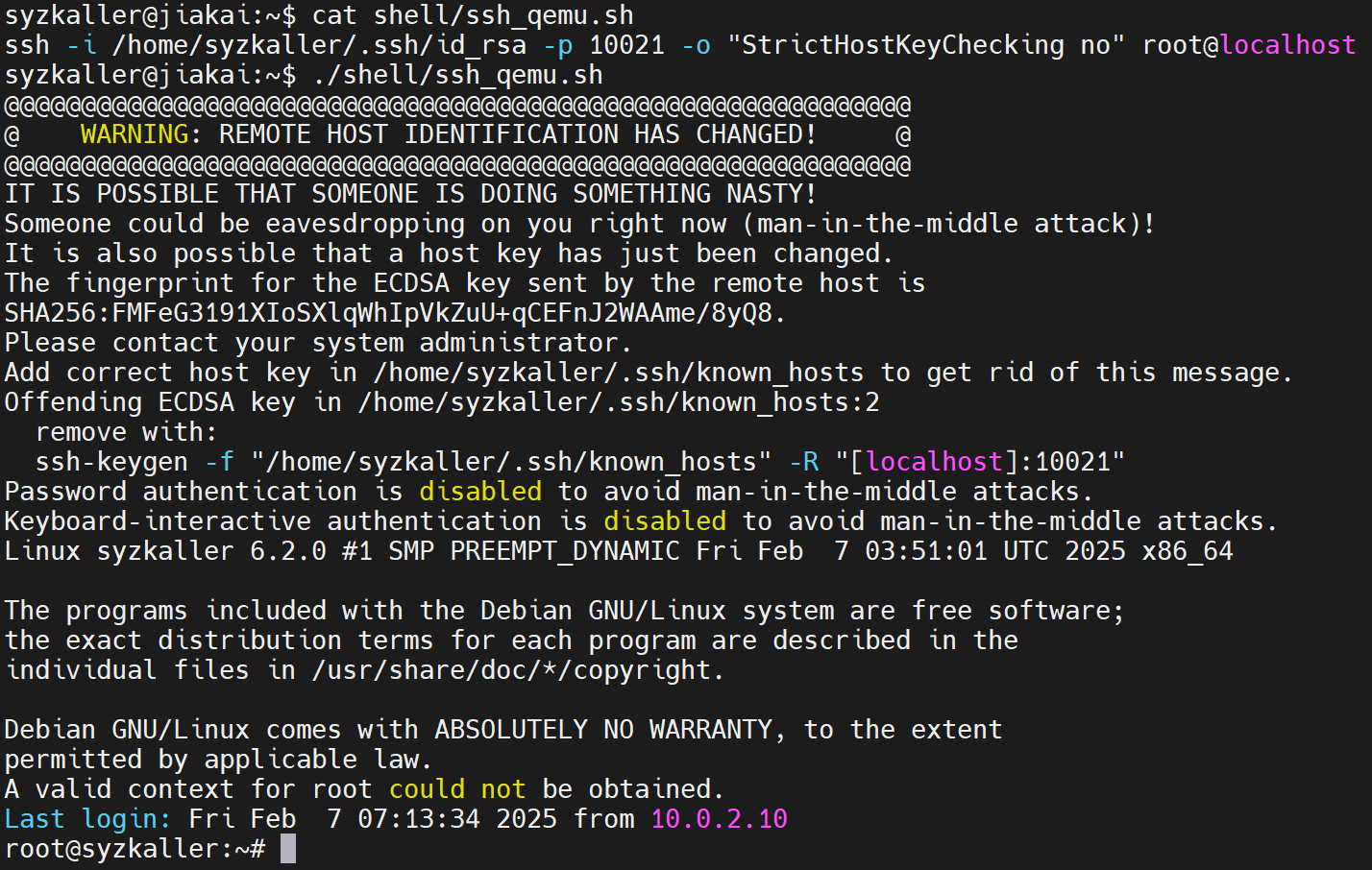

然后运行命令 ssh -i /home/syzkaller/.ssh/id_rsa -p 10021 -o "StrictHostKeyChecking no" root@localhost进行测试。

1738914734395

开始Fuzz

在Qemu的/home下创建文件夹fuzzdir，在主机的/home/syzkaller/syzkaller下创建文件夹workdir。

在/home/syzkaller/syzkaller下创建fuzz.cfg文件，内容如下：

# http参数的值指的是测试结果的网站地址
# sshkey指向私钥
# workdir和target_dir分别指向刚刚创建的两个文件夹
# targets表示Qemu的地址和端口，需要和“Qemu启动”中的内容相同
{
        "target": "linux/amd64",
        "http": "127.0.0.1:56741",
        "rpc": "127.0.0.1:0",
        "sshkey" : "/home/syzkaller/.ssh/id_rsa",
        "workdir": "/home/syzkaller/syzkaller/workdir",
        "kernel_obj": "/home/syzkaller/linux",
        "syzkaller": "/home/syzkaller/syzkaller",
        "sandbox": "setuid",
        "type": "isolated",
        "vm": {
                "targets" : [ "127.0.0.1:10021" ],
                "pstore": false,
                "target_dir" : "/home/fuzzdir",
                "target_reboot" : false
        }
}

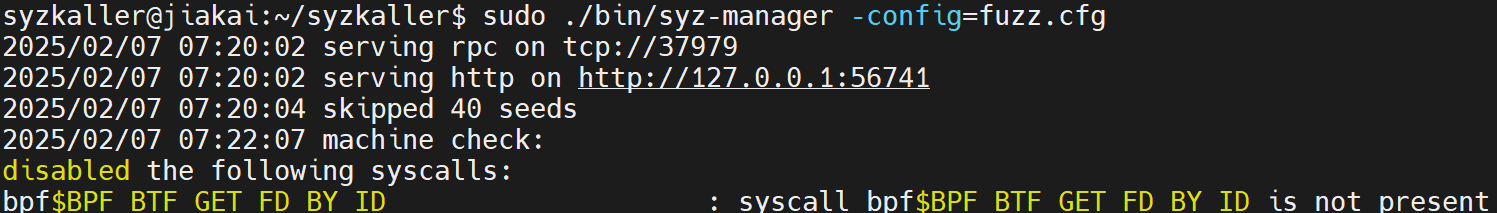

执行命令 sudo ./bin/syz-manager -config=fuzz.cfg，开始测试。

1738915205232

查看结果

本地Windows通过跳板机连接服务器Ubuntu，Qemu在Ubuntu中运行，而展示结果的网站是在Qemu中运行。

首先在Windows下的/topath/.ssh/config中添加如下内容：

Host tiaoban
    HostName isrc.iscas.ac.cn
    Port 5022
    User jiakai

Host syzkaller
    HostName 192.168.8.82
    Port 22
    User syzkaller
    ProxyCommand ssh tiaoban -W %h:%p

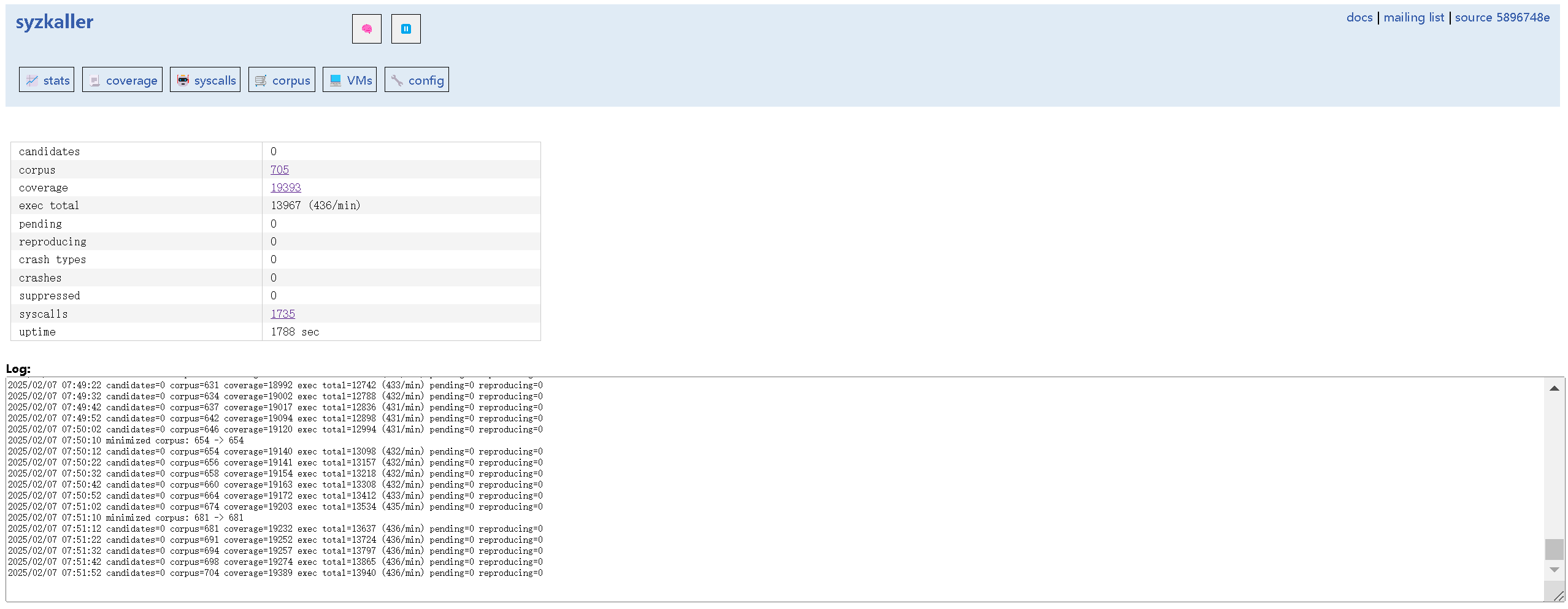

然后在Windows下的Powershell中运行 ssh -L 2226:127.0.0.1:56741 syzkaller，然后在Windows中打开浏览器，输入 localhost:2226，即可查看结果。

1738915522397

Syzkaller的源码结构

syzkaller@jiakai:~/syzkaller$ tree -L 1
.
├── AUTHORS
├── bin
├── CODE_OF_CONDUCT.md
├── CONTRIBUTORS
├── dashboard		<-和使用syzbot相关
├── docs		<-说明文档
├── executor		<-由manager启动，运行在VM上，通过RPC接收manager的program，返回错误状态、覆盖率等测试结果
├── fuzz.cfg		<-syzkaller进行fuzz的配置文件
├── go.mod
├── go.sum
├── LICENSE
├── Makefile
├── pkg			<-fuzzer、db、manager等包，实现底层功能
├── prog		<-包含analyze, generate, mutate, minimize, validate等程序
├── README.md
├── sys			<-用Syzlang描述的syscall
├── syz-ci		<-和使用syzbot相关
├── syz-cluster
├── syz-hub		<-syz-hub支持运行多个syz-manager
├── syz-manager		<-运行在host上，启动/重启/监控VM，产生输入、变异、最小化等，存储crash
├── syz-verifier	<-通过比较不同版本的Linux内核执行程序的结果来检测语义错误
├── tools		<-封装pkg中的接口，包括其他工具
├── vm			<-对虚拟机相关操作的代码，比如adb，qemu，vmware等，供manager调用
└── workdir

Syzkaller的运行由命令 ./bin/syz-manager -config=fuzz.cfg来执行，故而syz-manager二进制可执行程序是分析的入手点。

syz-manager

manager: descriptions
	GOOS=$(HOSTOS) GOARCH=$(HOSTARCH) $(HOSTGO) build $(GOHOSTFLAGS) -o ./bin/syz-manager github.com/google/syzkaller/syz-manager

syzkaller下的Makefile文件中的上述命令用于编译syz-manager程序，可知源代码是syzkaller/syz-manager下的代码

syz-manager % tree
.
├── hub.go		<-与分布式相关
├── hub_test.go		<-分布式相关的的测试文件
├── manager.go		<-核心部分
├── snapshot.go		<-快照功能
└── stats.go		<-统计信息功能

这里先不管分布式相关的代码，先从核心部分manager.go文件入手

代码阅读批注

syz-executor

通过上面的分析，可以知道，syz-manager会通过ssh在虚拟机里面执行syz-executor这个二进制可执行程序，故而这是后续的分析着手点

mkdir -p ./bin/$(TARGETOS)_$(TARGETARCH)
$(CXX) -o ./bin/$(TARGETOS)_$(TARGETARCH)/syz-executor$(EXE) executor/executor.cc \
	$(ADDCXXFLAGS) $(CXXFLAGS) $(LDFLAGS) -DGOOS_$(TARGETOS)=1 -DGOARCH_$(TARGETARCH)=1 \
	-DHOSTGOOS_$(HOSTOS)=1 -DGIT_REVISION=\"$(REV)\"

syzkaller下的Makefile文件中的上述命令用于编译syz-executor程序，可知源代码是syzkaller/executor/executor.cc

executor % tree
.
├── _include
│   └── flatbuffers			<-高效的序列化库，广泛用于高效的数据传输和存储
├── android				<-针对安卓平台的文件
├── common.h				<-通用头文件，定义了跨平台的基本宏、常量和函数声明
├── common_bsd.h			<-针对不同操作系统或特定功能的扩展头文件
├── common_ext.h
├── common_ext_example.h
├── common_fuchsia.h
├── common_kvm_amd64.h
├── common_kvm_arm64.h
├── common_kvm_arm64_syzos.h
├── common_kvm_ppc64.h
├── common_linux.h
├── common_openbsd.h
├── common_test.h
├── common_usb.h
├── common_usb_linux.h
├── common_usb_netbsd.h
├── common_windows.h
├── common_zlib.h
├── conn.h				<-与网络连接相关的接口和数据结构
├── cover_filter.h			<-覆盖率过滤器的实现
├── embed.go
├── executor.cc				<-执行器实现文件
├── executor_bsd.h			<-针对不同操作系统的执行器头文件
├── executor_darwin.h
├── executor_fuchsia.h
├── executor_linux.h
├── executor_runner.h
├── executor_test.h
├── executor_windows.h
├── files.h				<-文件操作相关的接口和数据结构
├── gen_linux_amd64.go
├── gen_linux_ppc64le.go
├── kvm.h				<-与kvm相关的文件
├── kvm_amd64.S
├── kvm_amd64.S.h
├── kvm_gen.cc
├── kvm_ppc64le.S
├── kvm_ppc64le.S.h
├── nocover.h
├── shmem.h				<-共享内存相关的接口和数据结构，用于进程间通信
├── snapshot.h				<-快照机制相关的接口和数据结构，用于保存和恢复虚拟机状态
├── style_test.go
├── subprocess.h			<-子进程管理相关的接口和数据结构
├── test.h
└── test_linux.h

下面将从executor.cc的main函数入手

代码阅读批注

至此，syz-manager和syz-executor都会进入各自的Loop函数，等待彼此的RPC消息

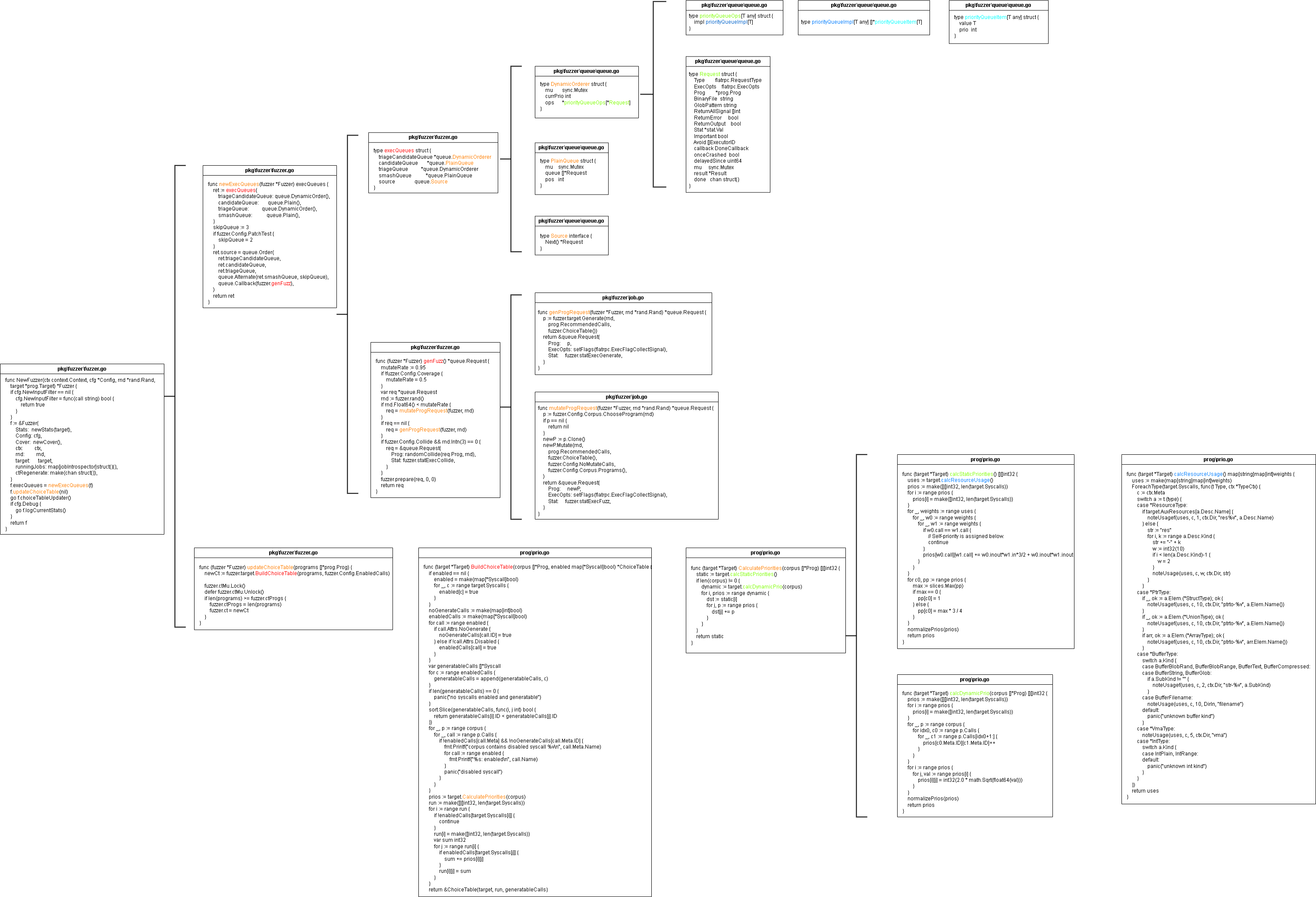

prog下的主要文件：

用于计算call-to-call的优先级。对于一个系统调用对(X,Y)，优先级指的是对于包含了X的程序，如果加入了Y，程序出现新的代码覆盖的可能性。当前包含静态和动态两种算法。静态算法基于参数类型的分析，动态算法基于语料库。

用于对程序进行变异。比如，将当前程序的一部分与语料库中另一个随机选择的程序的部分拼接起来，生成一个新的程序；随机去除程序中的一个call；对程序中的某个随机系统调用的参数进行变异操作等

用于生成一个包含指定数量的系统调用的程序，同时可以指定可选的系统调用集。

用于对程序进行简化，删除无关的系统调用和对单个系统调用进行简化，并且保持等价。

1740447160164

Syzkaller的工作原理

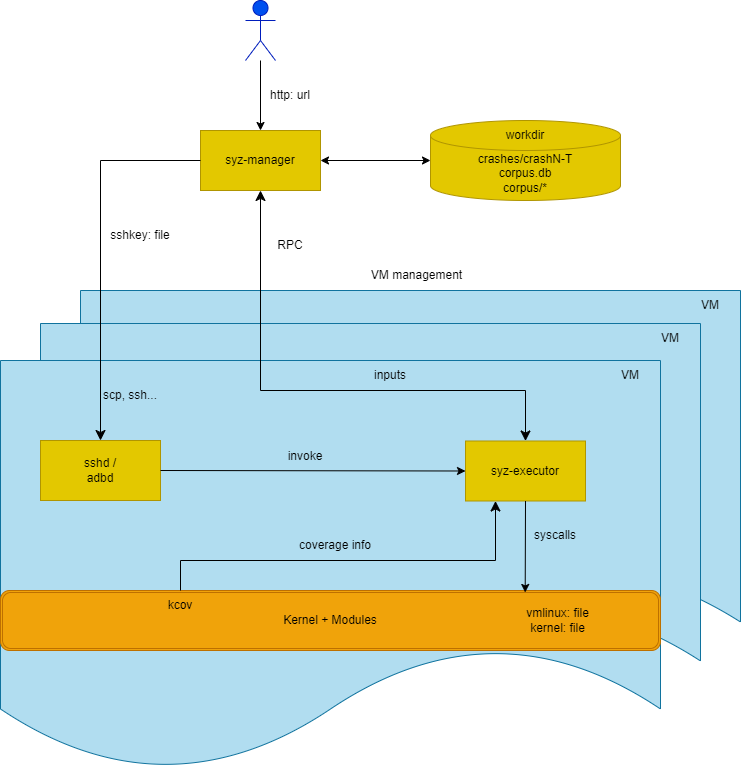

下图是Syzkaller Github提供的原理示意图以及相关说明。

1739153958807

假如人工对内核做测试，一般就是在应用层编写程序，即执行一些系统调用，然后观察执行过程是否报错，最后去做分析。

Syzkaller简化了这一过程，其可以自动地生成测试用例，即系统调用序列，开发者可以指定哪些系统调用不被考虑到测试中或者指定测试某些系统调用，默认情况下是所有支持的系统调用，这需要Syzlang来编写。

整个测试过程不需要人工干预，包括测试用例的生成、编译、程序执行等。、

至于什么样的测试用例拥有更高的优先级，由覆盖率引导，这需要借助内核的KCOV配置选项。

Syzkaller需要至少host和vm两台机器，syz-manager运行在host上，其会通过ssh服务把syz-executor等传到vm上。syz-manager负责测试用例的生成、变异和最小化以及语料库、crash的存储，syz-executor负责执行测试用例，将执行结果返回给syz-manager。

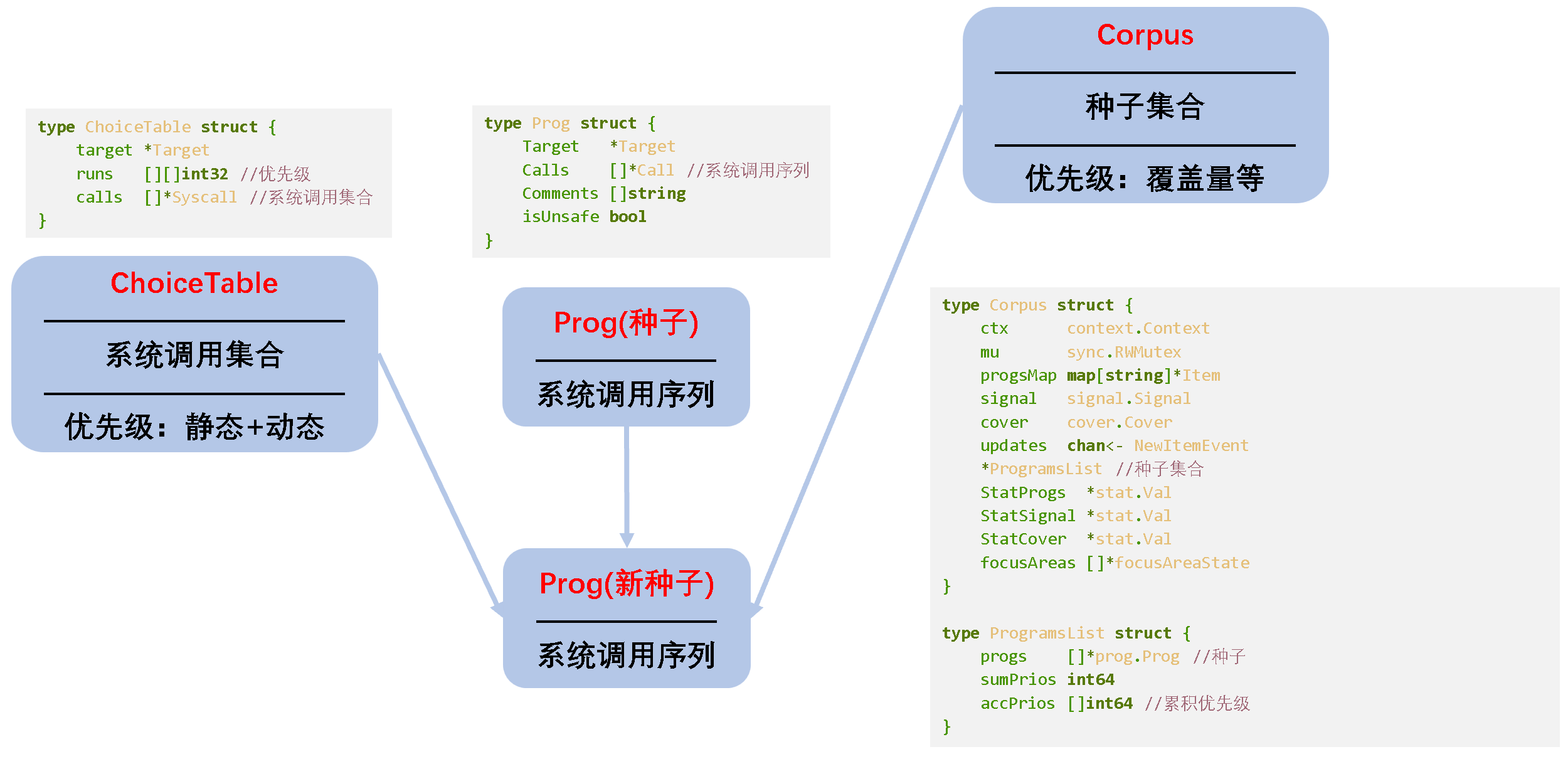

整个过程中值得关注的是种子的筛选和排序。这涉及下图三个重要的数据结构，即ChoiceTable、Prog和Corpus。

1740445872409

Syzlang

Syzkaller自己定义了一套描述系统调用模板的声明式语言Syzlang，这个声明式语言是一个txt，根据Syzlang的语法，在txt中描述接口信息以及参数格式。

语法详见：这里。
