这一篇记录了研究gemlite这个开源的gemv库为什么在某AI加速卡上性能不好

1 gemlite是怎么做gemv的

gemlite是怎么做gemv的,以1·4096@4096·7168的输入规模,256·64的分块策略来从block-level说明其实现逻辑

1-1 参数说明

解释:grid.x=28 表示把 N 的 7168 列切成 28 个 256 列的 tile(每个 tile 算出 1×256 的输出子向量)。grid.y=32 表示把 K 的 4096 长度按 128(=BK*2)分成 32 段;注意 kernel 内用了 pid_k = program_id(axis=1) * 2,因此每个 pid_k 实际处理两个连续的 BK 段。

1-2 概述

每个 block 负责计算输出向量 C 上的一个 BLOCK_SIZE_M × BLOCK_SIZE_N 的子块(每个 block 计算结果向量中的256个元素的三十二分之一的结果)。

1-3 Block-level 执行流程

看一个具体的 block:pid = p(axis0)对应 pid_m=0, pid_n = ppid_k_index = q(axis1),kernel 内 pid_k = q * 2。说明这个 block 在 K 方向会处理两段连续的 K-block(pid_kpid_k+1),每段长度是 BLOCK_SIZE_K

  1. 计算 tile 的 index 与偏移
  1. 计算 A、B 的地址 (a_ptrs, b_ptrs)
  1. 第一次 load + compute
  1. 指针滑动并第二次 load + compute
  1. 写回(累加到 C)

为什么需要 atomic?

2 gemlite在z100上的效果如何

在z100上执行gemlite,计算得到一个带宽利用率,较低

在Z100上利用gemlite来做一个1·4096@4096·7168的gemv,其kernel的执行时间通过 hipprof --pmc测出是:0.000294s

做一个这个规模的gemv所需要的访存Byte有:(1·4096+4096·7168+1·7168)*2=58742784B

所以可以计算出实际的访存带宽:58742784/1024/1024/1024/0.000294=186GB/s

这个实际访存带宽是理论值(600GB/s)的百分之三十,效率极低。

3 为什么效果不好

想搞清楚原因,仅停留在理解block-level的执行逻辑是不够的,需要理解thread-level的执行逻辑;借助编译kernel产生的中间产物(llir)来了解thread-level的执行过程;发现计算和访存overlap做的不好;做的好的样子是什么样的,以nvidia的机器为例,说明overlap做得好是什么样的。

3-1 了解thread-level的执行逻辑

用triton编写的kernel是block-level的,想要搞明白为什么这个kernel效率不行,需要了解其thread-level的执行逻辑。

在用 python xxx.py来执行含有triton kernel的程序时,可以在 ~/.triton/cache下面看到编译triton kernel的中间产物:

root@h01r4n18:~/.triton/cache# tree
.
├── 59f5f5022c214acc7a65c351366f27d49e16a7cafc7173cbd955202e635c8d0f
│   └── hip_utils.so                        # CPU端的库,hip基础工具库,不关心
├── a5132e2ae49b39161ba2431c5769840a3e679b1b2f8c42f361d5ca461ad71c7d
│   └── __triton_launcher.so                # CPU端的库,负责把kernel/参数交到GPU,不关心
└── af51e9902b3397c47217b022cf795b7e4d20808de7ed97ba66bc40b86b9e3931
    ├── gemv_INT_revsplitK_kernel.amdgcn
    ├── gemv_INT_revsplitK_kernel.hsaco
    ├── gemv_INT_revsplitK_kernel.json
    ├── gemv_INT_revsplitK_kernel.llir
    ├── gemv_INT_revsplitK_kernel.ttgir
    ├── gemv_INT_revsplitK_kernel.ttir
    └── __grp__gemv_INT_revsplitK_kernel.json

3 directories, 9 files

可以看到有五种文件类型,其中hsaco是gpu的二进制文件,ttir和ttgir是block-level的程序(由triton编译器编译得到),llir和amdgcn是thread-level的程序(llir由triton编译器生成,amdgcn由llvm后端生成),所以看这两个文件能知道这个kernel在thread-level的执行逻辑。

下面以llir程序为例,看看其thread-level的执行逻辑:

# load x1
%75=loadhalf,ptr%74,align16,!dbg!20
%76=getelementptrinboundsi8,ptr%74,i642,!dbg!20
...
# load x2
%246=addrspacecastptraddrspace(1)%236toptr,!dbg!25
%247=loadhalf,ptr%246,align16,!dbg!25
...
# compute x1, compute x2
%430=fmul<2xfloat>%408,%384,!dbg!21
%444=fadd<2xfloat>%443,%437,!dbg!29
...

前面在分析gemlite的block-level执行逻辑时说到:每个block会进行两轮load+compute,即load x1, compute x1, load x2, compute x2。

上面llir的thread-level执行逻辑是load x1, load x2, compute x1, compute x2。

3-2 overlap做的不好

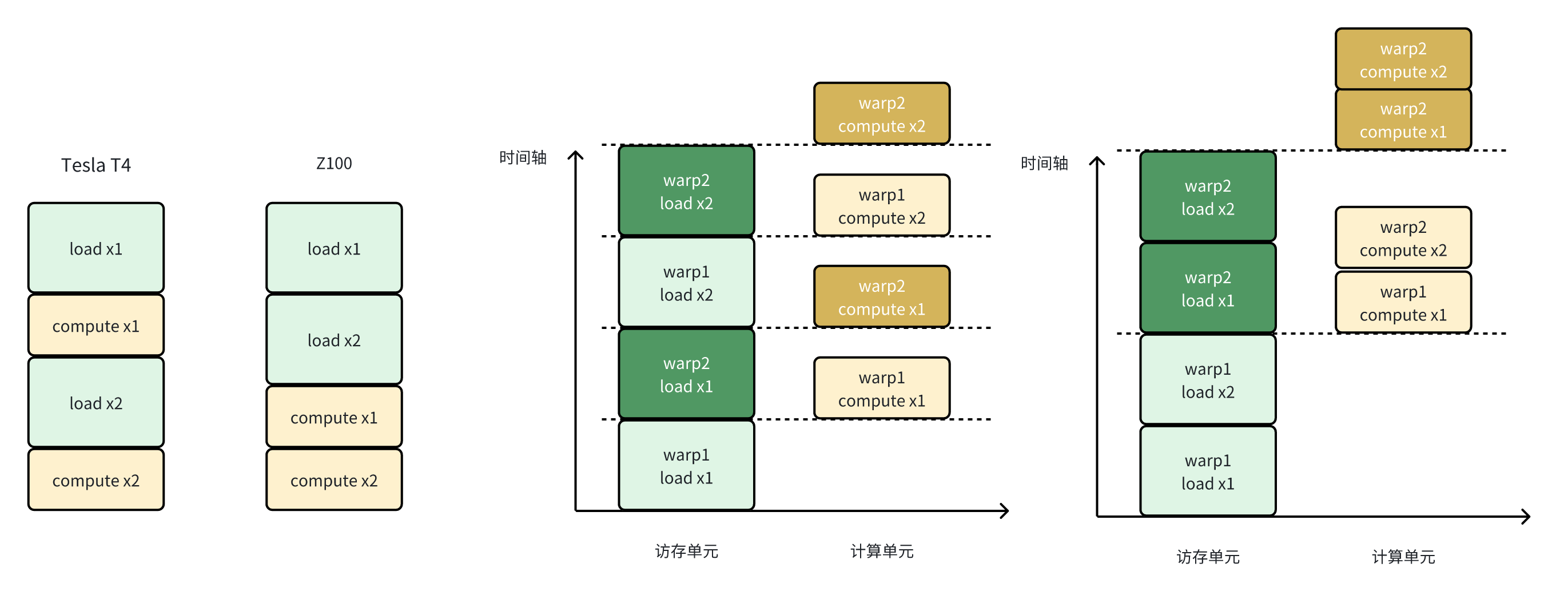

了解了thread-level的执行逻辑后,可以发现其计算和访存的overlap做的并不好,如下图:

1761743770051

对于load+load+compute+compute这样的执行逻辑,其warp间的overlap是不如load+compute+load+compute的,上面的图片是一个示例。

同样的kernel,在同样的config下(除num_warps不同之外),其在tesla t4上的表现会更好,下面看一下其llir程序:

# load x1
  %72 = tail call { i32, i32, i32, i32 } asm sideeffect "mov.u32 $0, 0x0;\0A\09mov.u32 $1, 0x0;\0A\09mov.u32 $2, 0x0;\0A\09mov.u32 $3, 0x0;\0A\09ld.global.L1::evict_last.v4.b32 { $0, $1, $2, $3 }, [ $4 + 0 ];", "=r,=r,=r,=r,l"(ptr addrspace(1) %39) #3, !dbg !21
  %89 = tail call { i32, i32, i32, i32 } asm sideeffect "mov.u32 $0, 0x0;\0A\09mov.u32 $1, 0x0;\0A\09mov.u32 $2, 0x0;\0A\09mov.u32 $3, 0x0;\0A\09ld.global.L1::evict_first.v4.b32 { $0, $1, $2, $3 }, [ $4 + 0 ];", "=r,=r,=r,=r,l"(ptr addrspace(1) %57) #3, !dbg !22
...
# compute x1
  %297 = fmul float %225, %233, !dbg !25
  %361 = fadd float %297, %298, !dbg !26
...
# load x2
  %522 = tail call { i32, i32, i32, i32 } asm sideeffect "mov.u32 $0, 0x0;\0A\09mov.u32 $1, 0x0;\0A\09mov.u32 $2, 0x0;\0A\09mov.u32 $3, 0x0;\0A\09ld.global.L1::evict_last.v4.b32 { $0, $1, $2, $3 }, [ $4 + 0 ];", "=r,=r,=r,=r,l"(ptr addrspace(1) %513) #3, !dbg !34
  %556 = tail call { i32, i32, i32, i32 } asm sideeffect "mov.u32 $0, 0x0;\0A\09mov.u32 $1, 0x0;\0A\09mov.u32 $2, 0x0;\0A\09mov.u32 $3, 0x0;\0A\09ld.global.L1::evict_first.v4.b32 { $0, $1, $2, $3 }, [ $4 + 0 ];", "=r,=r,=r,=r,l"(ptr addrspace(1) %515) #3, !dbg !35
...
# compute x2
  %747 = fmul float %675, %683, !dbg !38
  %811 = fadd float %747, %748, !dbg !39
...

可以看到其这样的执行逻辑可以更好的做到warp间的计算和访存overlap。

4 为什么会这样

为什么z100上的计算和访存overlap做的不好,问题出在哪个环节;介绍从triton到二进制的编译过程以及每个过程由谁负责(triton编译器/llvm),从而确定是哪的问题。

从triton编写的kernel到可以在gpu上执行的二进制,其经过了这样的几个阶段:

Python Kernel (via @triton.jit)
        │
        ▼
┌──────────────────────────┐
│ Triton Frontend          │  ← 捕获 Python AST 并生成 TTIR
│ (Python -> TTIR)         │
└──────────────────────────┘
        │
        ▼
┌──────────────────────────┐
│ TTIR Passes              │  ← Triton 自身 Pass 优化
│ (TTIR -> TTGIR)          │
└──────────────────────────┘
        │
        ▼
┌──────────────────────────┐
│ CodeGen (Triton)         │  ← 生成标准 LLVM IR (LLIR)
│ (TTGIR -> LLVM IR)       │
└──────────────────────────┘
        │
        ▼
┌──────────────────────────┐
│ LLVM Backend             │  ← 使用 amdgpu 后端
│ (LLVM IR -> AMDGCN)      │
└──────────────────────────┘
        │
        ▼
┌──────────────────────────┐
│ LLVM Linker/Assembler    │  ← 生成 hsaco (HSA Code Object)
│ (AMDGCN -> HSACO)        │
└──────────────────────────┘

其中从Triton->TTIR->TTGIR->LLIR是由Triton编译器来编译实现的,由LLIR->AMDGCN->HSACO是由LLVM后端来编译实现的。

从前面的分析可以看到,Z100的LLIR层代码已经出现了load+load+compute+compute的情况,而Tesla T4的LLIR层代码却可以做到load+compute+load+compute,所以可以确定是Triton编译器对Z100/AMD的支持不够好。
